Замок ригеля YB-500U (LED) на скляні двері без рами

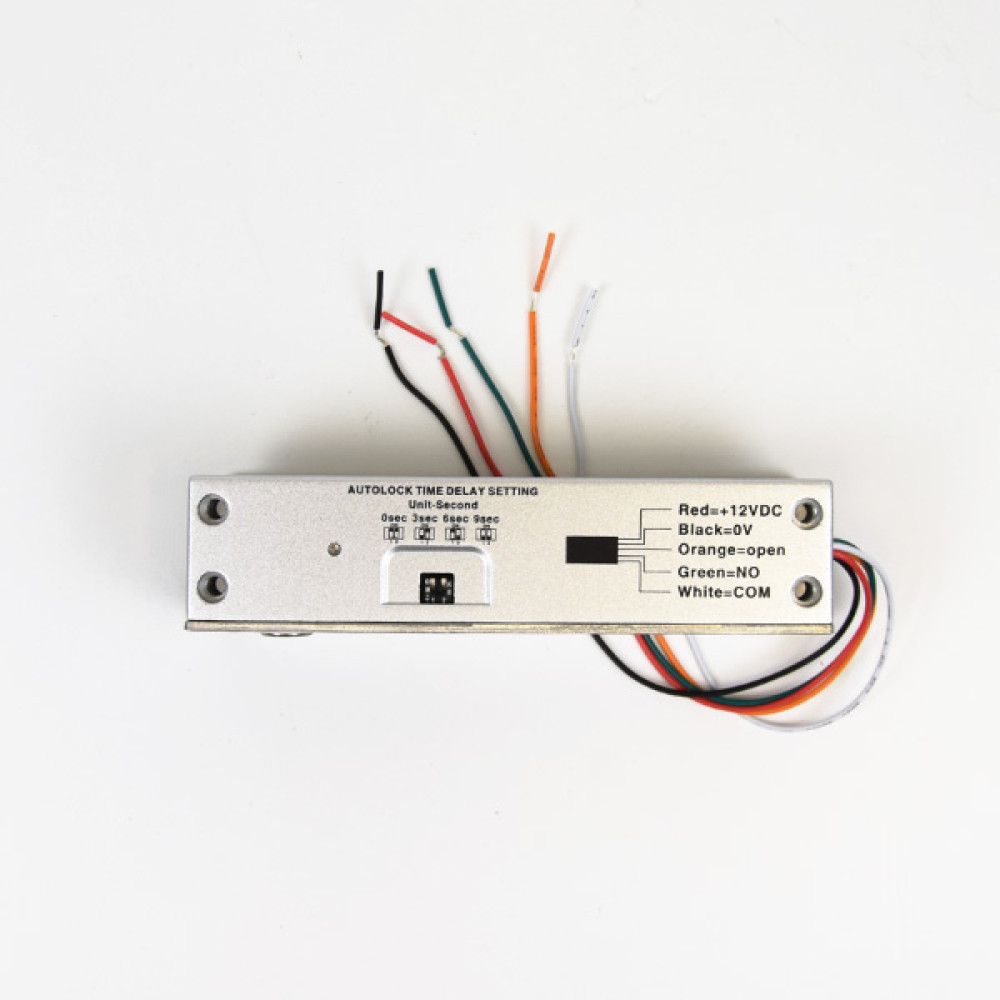

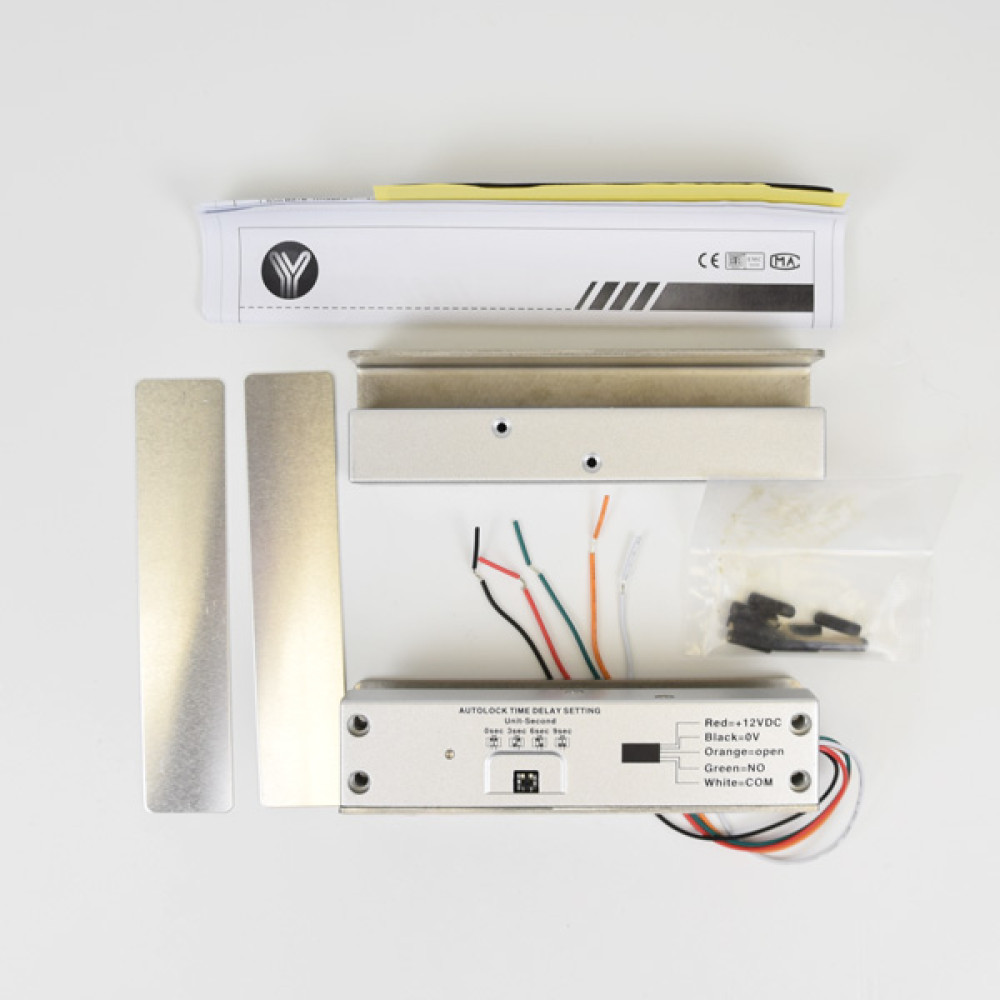

YB-500U(LED) – накладний електроригельний замок з підсвічуванням на скляні двері без рами для системи контролю доступу. Компанія-виробник YLI ELECTRONIC. Електроригельний замок призначений для встановлення на скляні двері без рами товщиною до 12мм. У комплект входить відповідна планка з U-подібним кріпленням.ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОКЕлектроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину. ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-500U(LED) Під час зачинення дверей, вбудований в замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.У разі відключення електроживлення замок знаходиться у відімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.Відмикається замок керуючим контактом (помаранчевий дріт).ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК В автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500U (LED) - Тип замка: електроригельный - Тип встановлення: накладний - Сила утримання: 1000 кг - Таймер затримки: 0 | 3 | 6 | 9 сек. - Виходи: NO/COM - Без живлення: розімкнутий - Живлення: 12V - Споживання: 960мА (робоче) | 180мА (режим очікування) - Розміри: замок: 150x40x37 (мм) - ригель: діаметр 16 мм, довжина 13 мм (прямий) - Двері автоматично зачиняються, якщо не були відчинені протягом 5 секундКОМПЛЕКТАЦІЯ - електроригельний замок - U-подібна відповідна планка - монтажний комплект - кріпильні накладки для порожнистої металевої коробки - інструкція ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКА YB-500U(LED) - Прикріпіть замок на скляні двері без рами - *якщо товщина скляних дверей менше 12мм, використовуйте спеціальні кріпильні накладки з комплекту - Підкладіть накладку під замок і закрутіть фіксуючі болти - Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм - Згідно з інструкцією підключення, підключіть електроригельний замок YB-500U (LED) до живлення і керуючих пристроїв системи контролю доступуСУМІСНІСТЬ Електроригельний замок YB-500U(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу. ПРИНЦИП ДІЇ І ОГЛЯД НА ПРИКЛАДІ ЗАМКУ YB-500U (LED)
