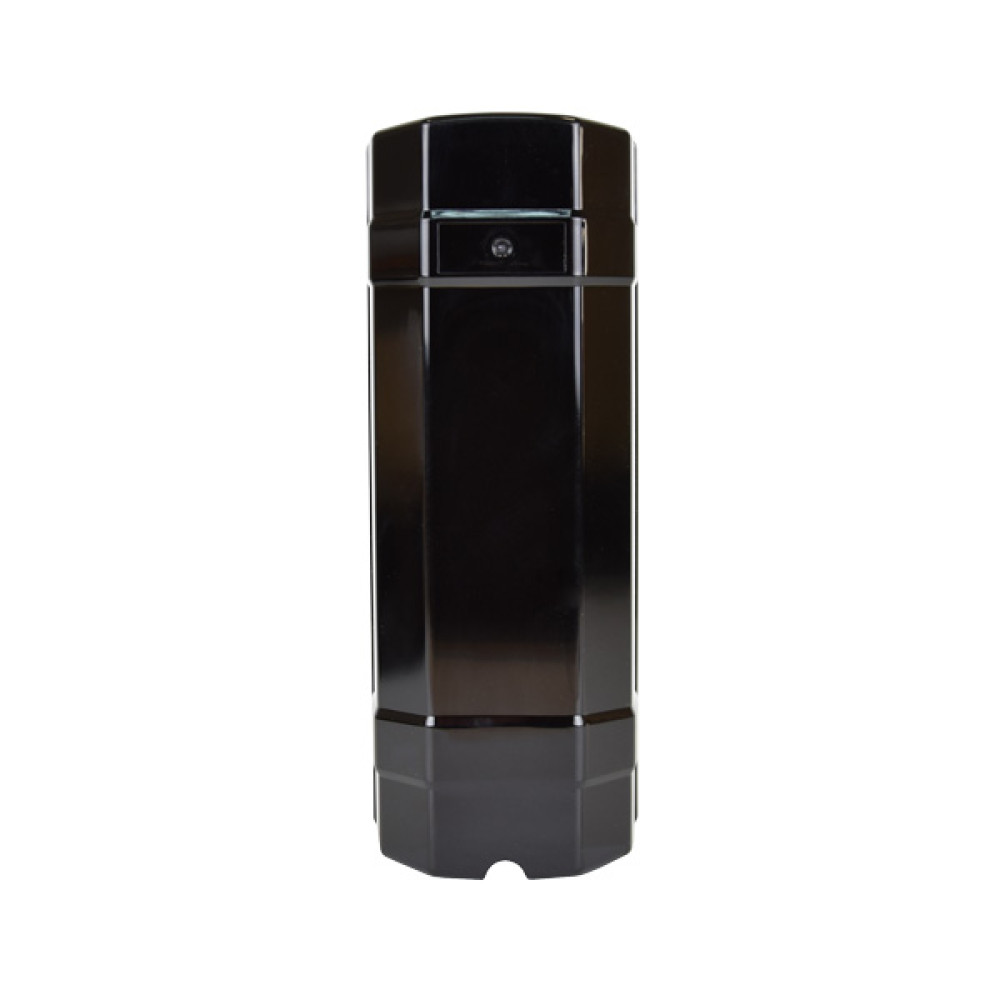

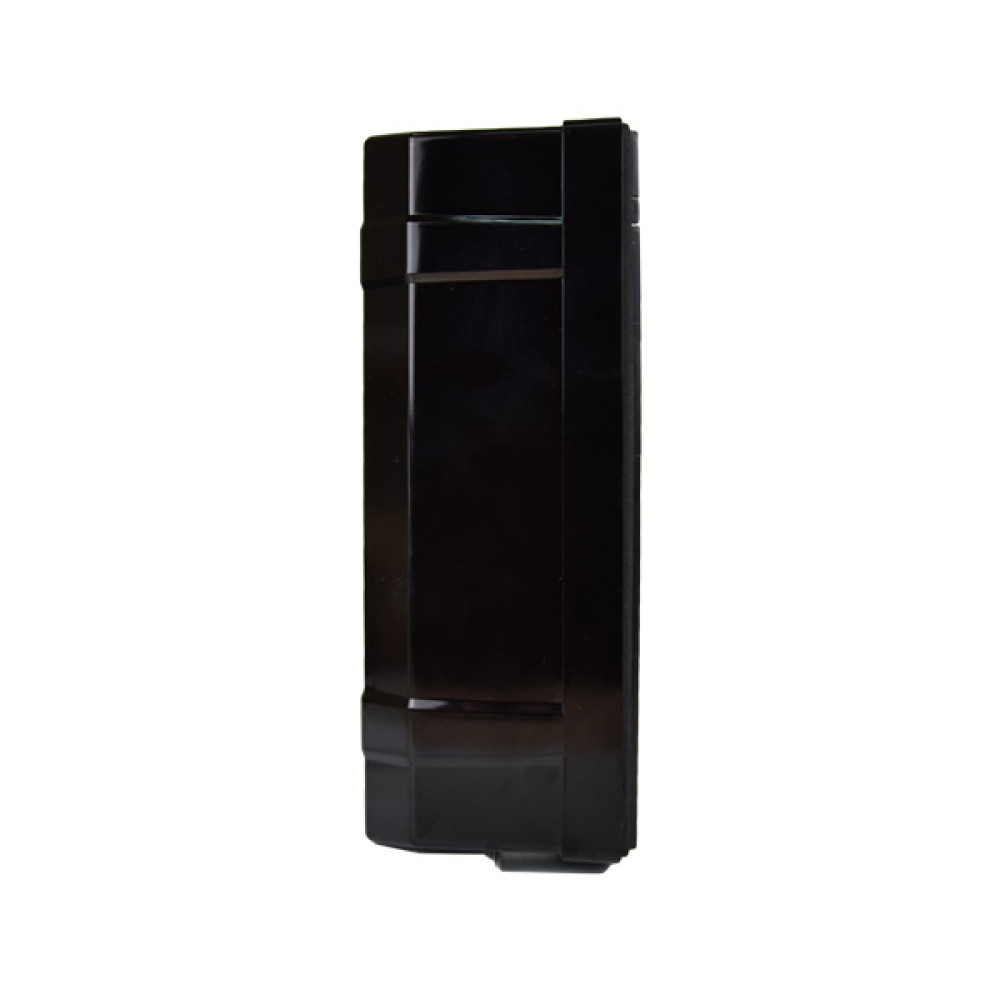

ІЧ-бар'єр Lightwell LBX-60

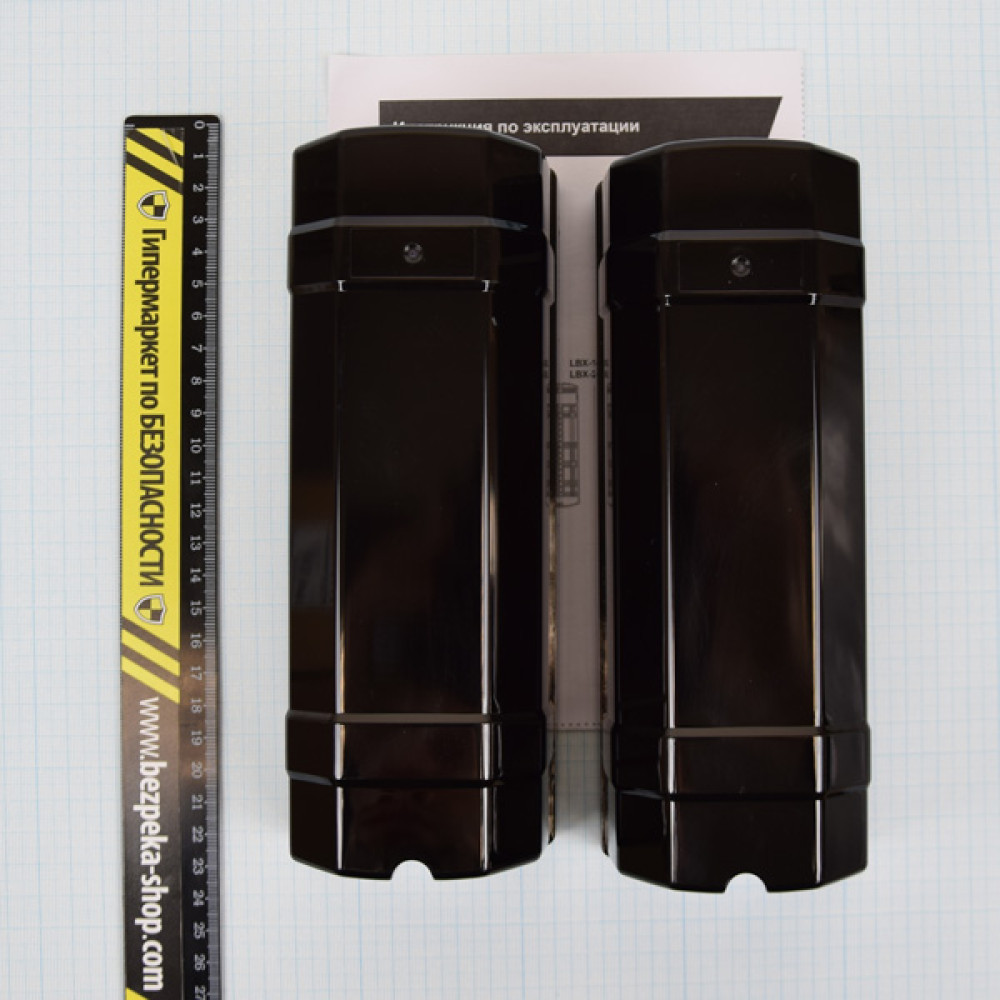

Активний інфрачервоний двопроменевий бар'єр LBX-60.ПРИЗНАЧЕННЯ Призначений для виявлення порушника як в приміщенні, так і на вулиці. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами і для захисту периметрів.ПРИНЦИП РОБОТИ ІЧ-БАР'ЄРА LBX-60 Бар'єр складається з двох частин: передавача (TRANSMITTER) і приймача (RECEIVER). У передавачі знаходяться діоди, випромінюючі інфрачервоні пучки світла, а в приймачі діоди, що приймають їх. Якщо хоч би два інфрачервоних променя перекриваються стороннім предметом або істотою, бар'єр переходить в режим "ТРИВОГА" і приймач передає сигнал на центральний блок охоронної сигналізації.ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Тип датчика: дротовий Кількість інфрачервоних променів: 2 Довжина ІЧ-променю на вулиці: 60м Довжина ІЧ-променю в приміщенні: 180м Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів) Вертикальний кут налаштування променя: 20 градусів (± 10 градусів) Налаштування чутливості: 50ms, 100ms, 300ms, 700ms Кількість адрес: 4 Тампер: NC Виходи реле: NC/CO/COM (30V/1A) Живлення: DC 12 В / AC 24 В Споживання: 150mA max Міра захисту: IP65 Діапазон температур: - 25°C... 55°C Розміри: 79,9х211, 5х74, 7мм Вага: 1000гУСТАНОВКА ІЧ-БАР'ЄРА 1. Виберіть необхідне місце для установки бар'єру. 2. Переконайтеся, що передавальна частина знаходиться навпроти приймача, і що діоди приймача і передавача розташовані на одному рівні. Коли діоди на одному рівні, при включеному живленні ІЧ-бар'єр знаходиться в режимі "ОХОРОНА". Якщо ж діоди не розташовані один навпроти одного, бар'єр перейде в режим "ТРИВОГА". 3. Переконавшись, що приймач і передавач спрямовані правильно, закріпите обидві частини бар'єру за допомогою шурупів і кріпильних елементів.КОМПЛЕКТАЦІЯ LBX-60 ІЧ-бар'єр, що складається з передавача і приймача комплект кріпильних елементів інструкція
