Електромагнітний замок YM-40 для системи контролю доступу

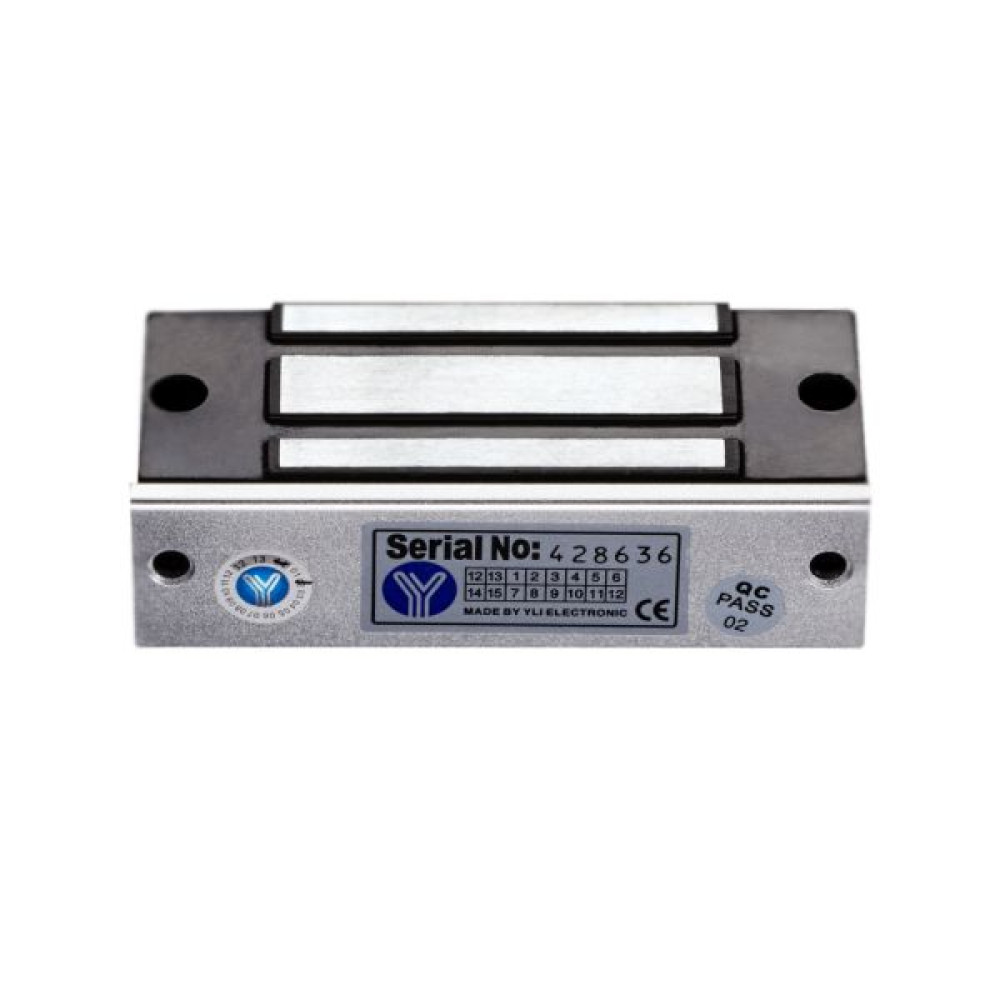

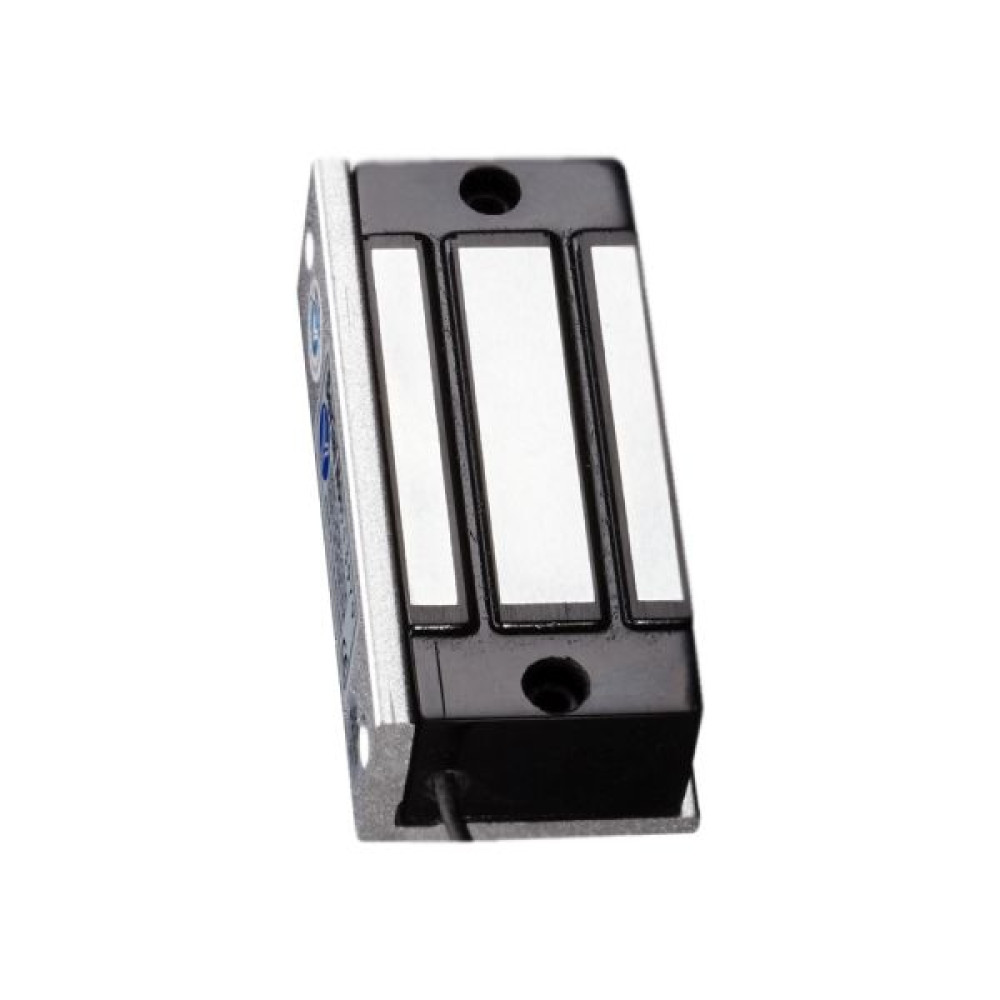

YM-40 – накладний електромагнітний замок з силою утримання до 40 кг на розрив.Компанія-виробник Yli ElectronicПризначений для внутрішнього встановлення на шафках.ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОКМагнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-40Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОКЕлектромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та ін. приміщеннях.ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-40Сила утримання: 40 кгМатеріал корпусу: анодований алюмінійМатеріал відповідної частини: цинкЖивлення: DC12VСпоживання: 12V/160mAРозмір: - замок з кріпильною планкою: 70 х 36.5 х 24 мм; - відповідна планка: 60 х 32 х 10 ммКОМПЛЕКТАЦІЯ YM-40 - електромагнітний замок з кріпильною планкою - відповідна частина - кріпильний комплект - монтажний стікер з розміткою - інструкціяВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКАВІДПОВІДНА ПЛАНКА - Наклейте трафарет в місці встановлення відповідної частини на двері; - З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки; - Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключаВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.КРІПИЛЬНА ПЛАНКА ЗАМКАЗакріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.ЕЛЕКТРОМАГНІТНИЙ ЗАМОКПрикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа.ПІДКЛЮЧЕННЯ ЖИВЛЕННЯПідключіть електромагнітний замок до живлення: - (+) до червоного дроту; - (-) до чорногоСУМІСНІСТЬЕлектромагнітний замок YM-40 сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.
