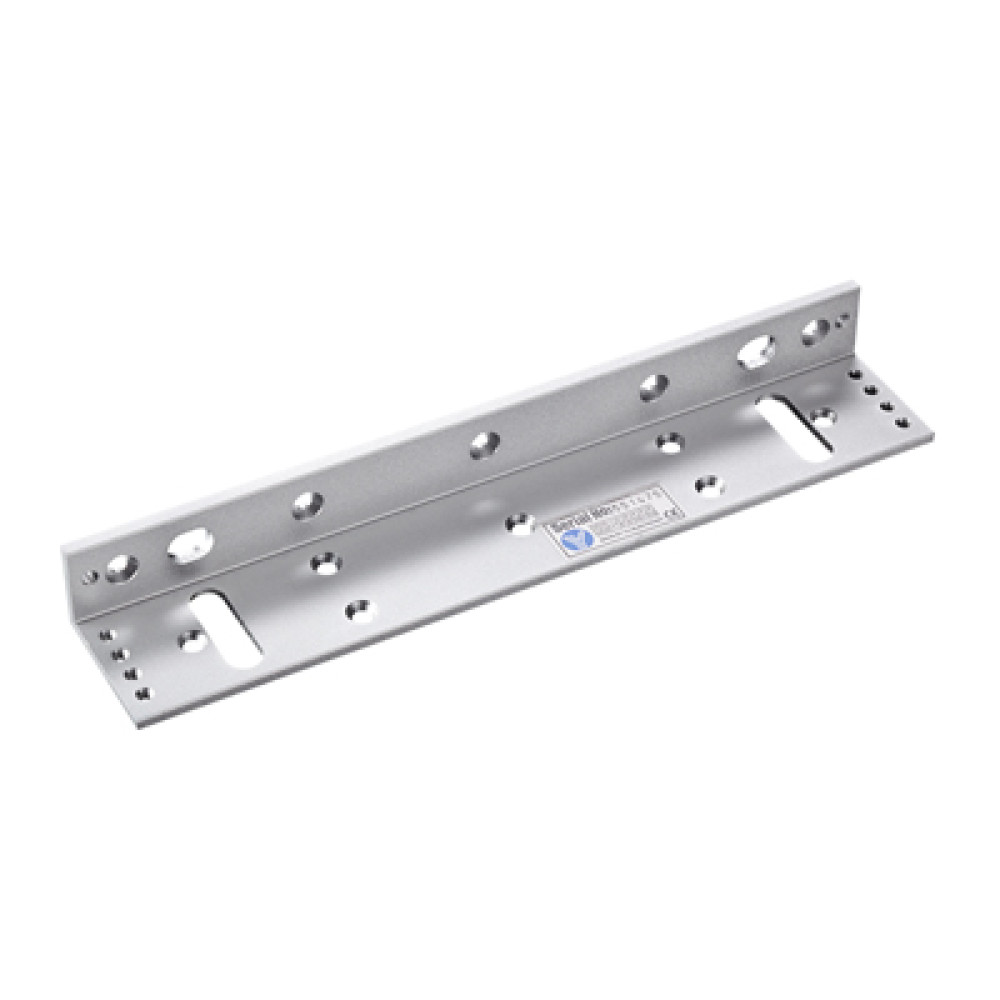

Електромагнітний замок Yli Electronic YM-180 з куточком монтажним Yli Electronic MBK-180L

Комплект, що складається з електромагнітного замка YM-180 з силою утримання до 180 кг на розрив і куточка монтажного MBK-180L. Комплект призначений для внутрішнього встановлення на вузькі важкі металеві, металопластикові, дерев'яні двері. Бренд Yli Electronic. Що таке електромагнітний замокЕлектромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю. Як працює електромагнітний замок YM-180Електромагнітний замок встановлюється на дверну коробку, відповідна планка - на двері. При подачі живлення (DC 12 В) – замок примагнічує відповідну планку, надійно замикаючи двері. При відсутності живлення - замок відмикається, що відповідає вимогам протипожежної безпеки. Для компенсації удару при зачиненні дверей, на відповідній планці передбачена гумова прокладка. Технічні характеристики електромагнітного замка YM-180Сила утримання: 180 кг Матеріал корпусу: анодований алюміній Матеріал відповідної частини: цинк Живлення: DC 12 В Споживання: DC 12 В / 300 мАРозміри: - замок: 170 х 35 х 20 мм - з кріпильної планкою: 170 х 41.5 х 20 мм - відповідна планка: 130 х 33 х 10 ммВстановлення електромагнітного замкаВідповідна планка - Наклейте трафарет в місці встановлення відповідної частини на двері - З зовнішньої частини дверей просвердліть отвір (відповідно до інструкції, але не до кінця!), і два неглибоких отвори з внутрішньої сторони дверей для фіксації відповідної планки - Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного прімагнічіванія до замка. Кріпильна планка замка - Закріпіть кріпильну планку електромагнітного замка в верхньому кутку коробки, використовуючи саморізи з комплектуЕлектромагнітний замок - Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключаПідключення живлення - (+) до червоного дроту; - (-) до чорного дротуВстановлення кронштейна MBK-180L - Прикріпіть кронштейн до корпусу електромагнітного замка за допомогою двох гвинтів - Зробіть розмітку для кріплення на місці передбачуваного встановлення - Просвердлите отвори відповідного діаметру - Прикріпіть кронштейн на обране місце
